GeoTensor — комплексное 3D геомеханическое моделирование при проектировании и сопровождении разработки месторождения

3D модели месторождения позволяют учесть влияние геологической структуры и неоднородности физических свойств на распределение нагрузок в объеме горных пород.

Запрос на демонстрацию

GeoTensor

Продукт предназначен для комплексного моделирования механического поведения месторождения в трёхмерном пространстве. Расчёт тензоров напряжений и деформаций происходит на основе метода конечных элементов.

Кроме того, GeoTensor включает функционал для создания и обработки 3D моделей физических свойств горных пород с помощью детерминированных и стохастических методов. GeoTensor содержит набор инструментов, позволяющий инженеру использовать построенную 3D геомеханическую модель при планировании и сопровождении разработки месторождения: анализ стабильности ствола скважины, оценка критического перепада во избежание выноса песка, анализ стабильности разломов, подготовка данных для симуляции ГРП и др.

Импорт данных и визуализация

3D сетки и модели физических свойств: GSLIB, GRDECL.
Геологические поверхности: CPS-3, IRAP, ZMAP, Earth Vision Grid.
Импорт скважинных траекторий, каротажей, геологических маркеров и др.

Скважинные данные и масштабирование в 3D

Калькулятор для обработки каротажных данных.
Автоматическая интерполяция.

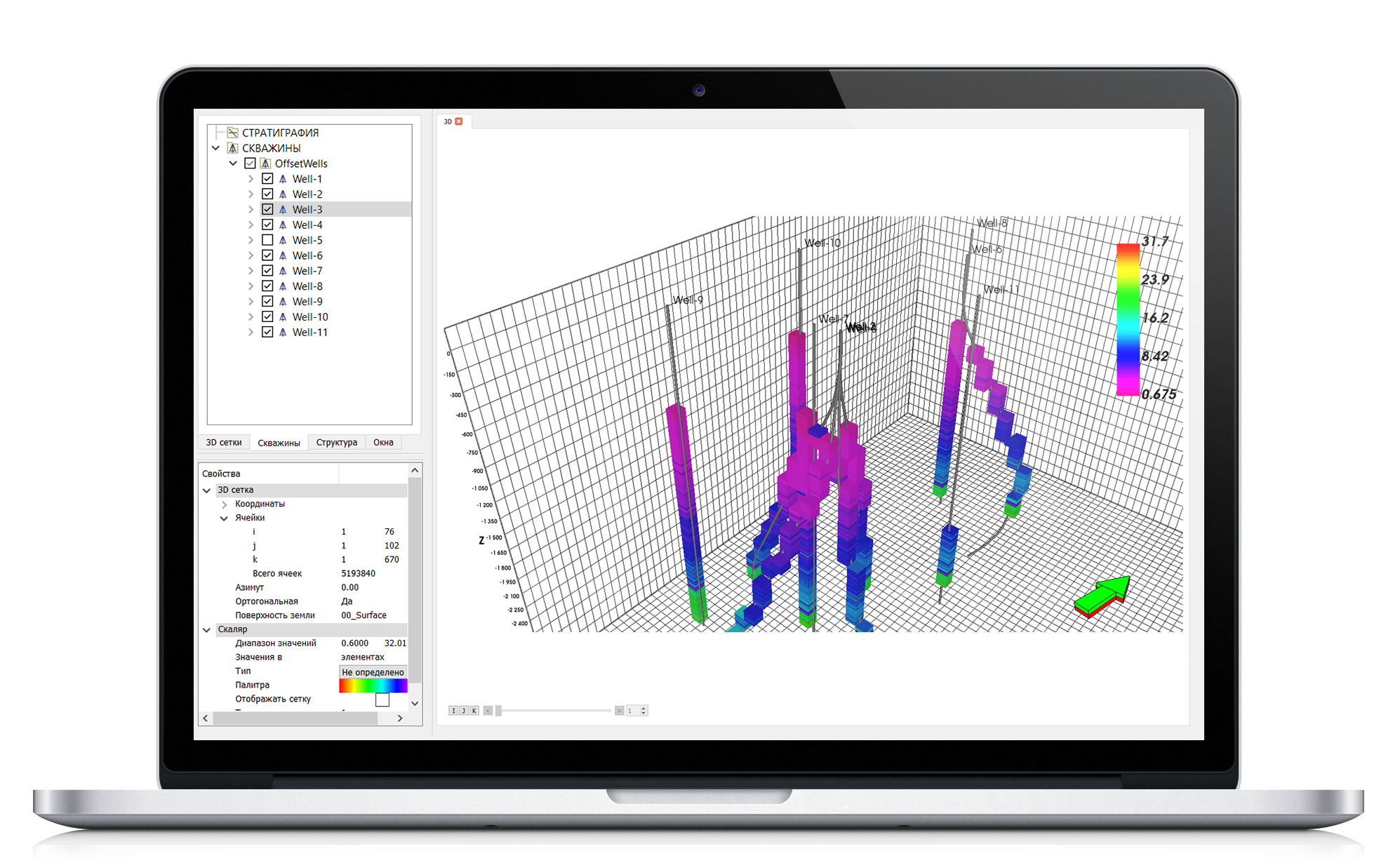

Масштабирование каротажных данных в 3D сетку.

Моделирование 3D свойств, геостатистика

Общепринятые в индустрии методы: детерминированные и стохастические.
Возможность задания параметров анизотропии свойств.
Моделирование различными методами в рамках геологических зон.

Расчёт тензоров напряжений и деформаций

Расчётный алгоритм оптимизирован с точки зрения скорости вычислений.
Алгоритм универсален и прост в настройках.
Учёт влияния разломов на рассчитанные напряжения.
Возможность создания вмещающей среды для отсечения краевых эффектов.
Автоматическое вычисление граничных нагрузок на основе механических свойств среды.

Инженерное применение результатов

Автоматический анализ стабильности ствола скважины на основе построенной 3D геомеханической модели.
Выбор оптимальной траектории с точки зрения механики ствола.
Расчёт критического перепада давлений при добыче с точки зрения выноса песка.
Количественный анализ рисков нестабильности разломов.

Функционал GeoTensor

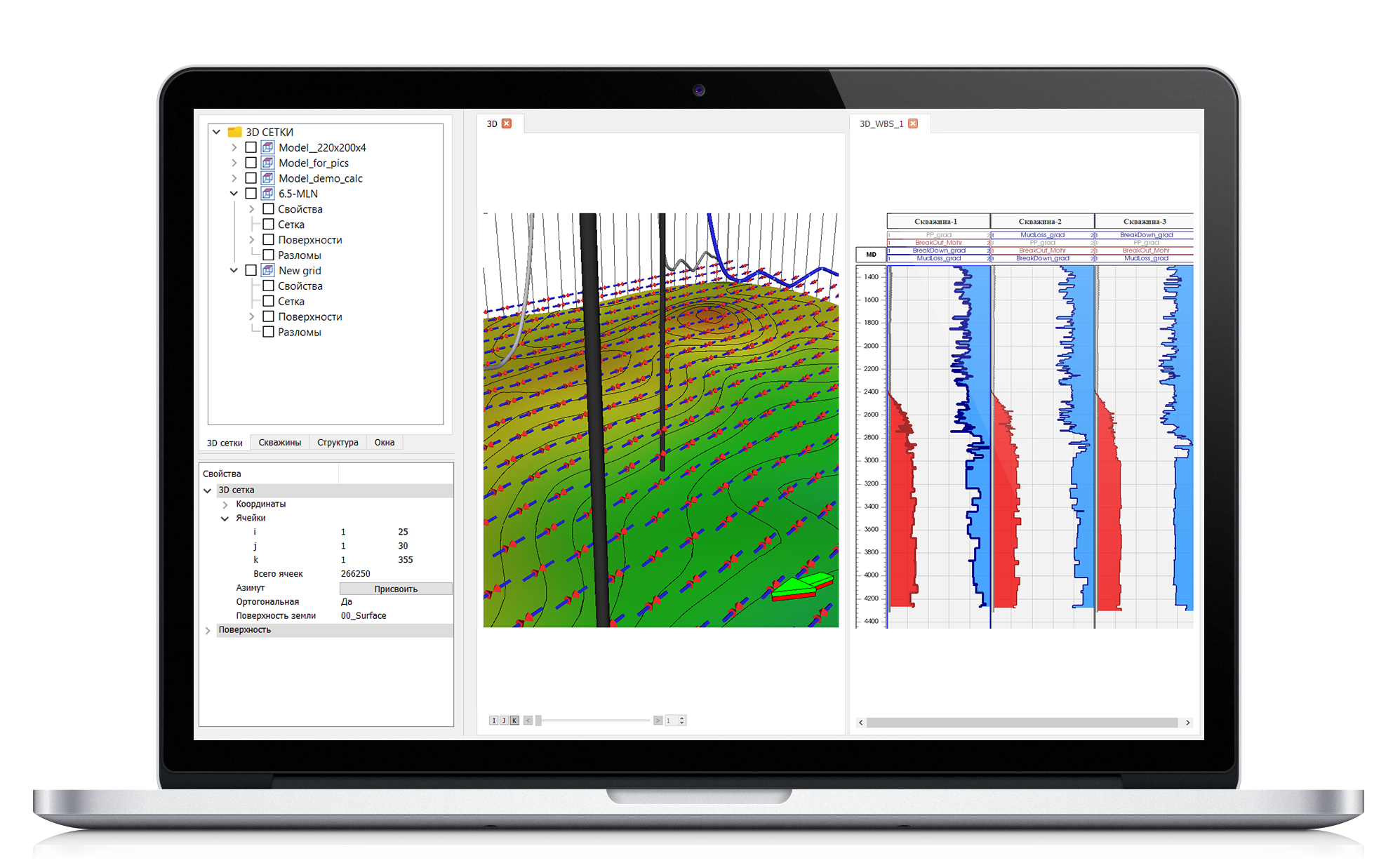

Интерфейс GeoTensor и возможности визуализации

Визуализация данных на планшетах:

Визуализация данных на разрезах:

Визуализация данных в плане и в пространстве (окна 2D и 3D):

Электронные таблицы (инклинометрия, каротажные кривые, данные устья скважин, интерпретация зенитных углов)
Визуализация всех загруженных скважин и соответствующих им данным в виде структурированного списка в отдельной вкладке входных данных
Результаты моделирования должны быть отображены в виде структурированного списка в отдельной вкладке модельных данных
Визуализация заготовленных и произвольно изменяемых планшетов скважины (-н) с информацией, согласно настройкам пользователя
Одновременное отображение нескольких скважин по шаблону заданному пользователем
Визуализация результатов сканирования стенок скважины микро-имиджером и данных кавернометрии многорычажных ориентированных калиперов (синтетический имидж 2D, 3D):
Возможность отображения на планшете кривых по скважинным данным и результатов апскейлинга и/или моделирования из сеточных моделей
Возможность отображения всех значений кривых по заданной глубине (MD/TVD/TVDSS)
Отображение стратиграфии (геологических отбивок) в графическом и табличном виде
Отображение конструкции скважины и системы заканчивания
Линии горизонтов и разломов
Скважины (их проекции) и стратиграфические отбивки

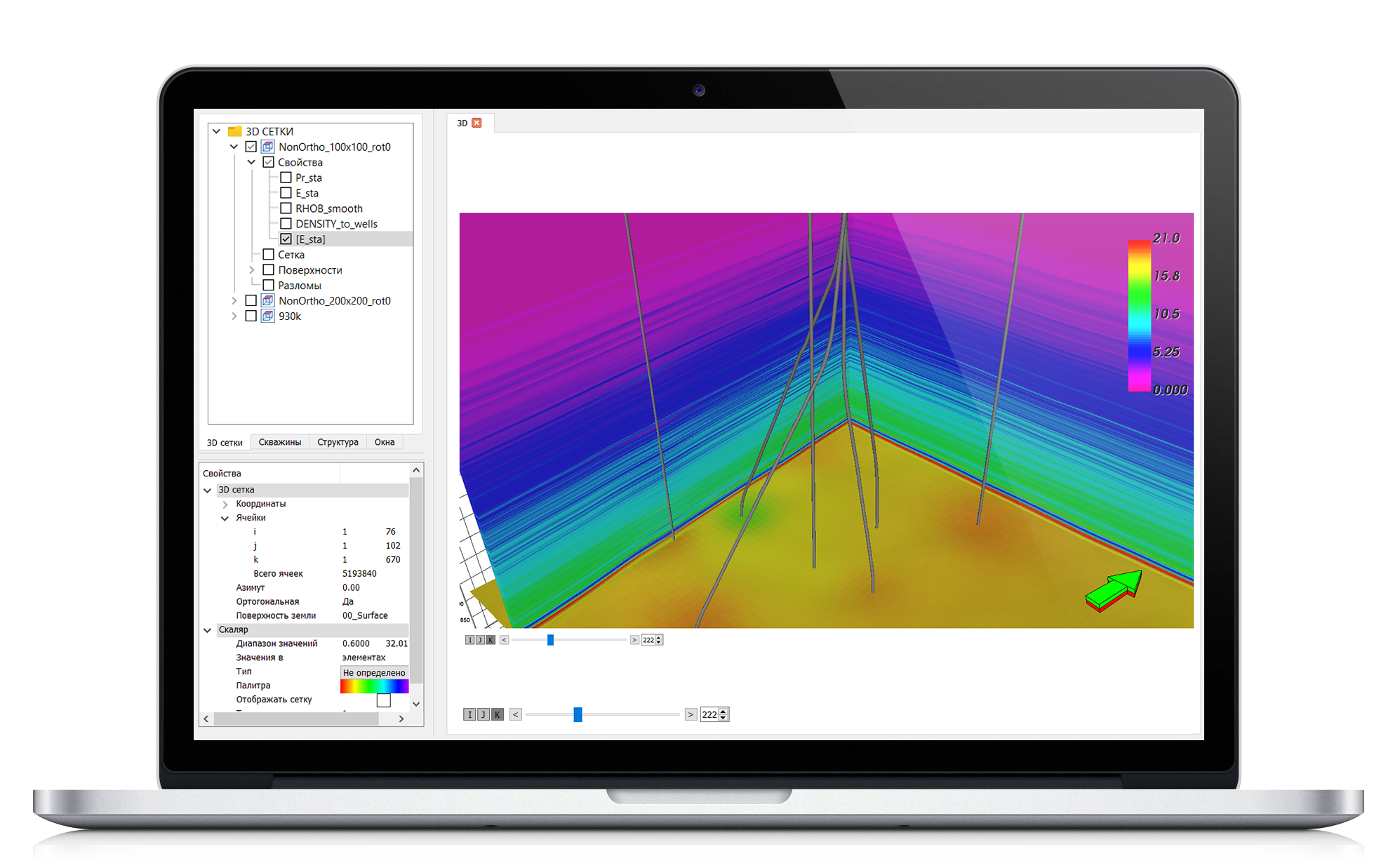

Кубы свойств из результатов моделирования
Сейсмические кубы
Визуализация структурных карт, полигонов, контуров и разломов, а также расположение скважин
Визуализация сейсмических кубов и результатов моделирования

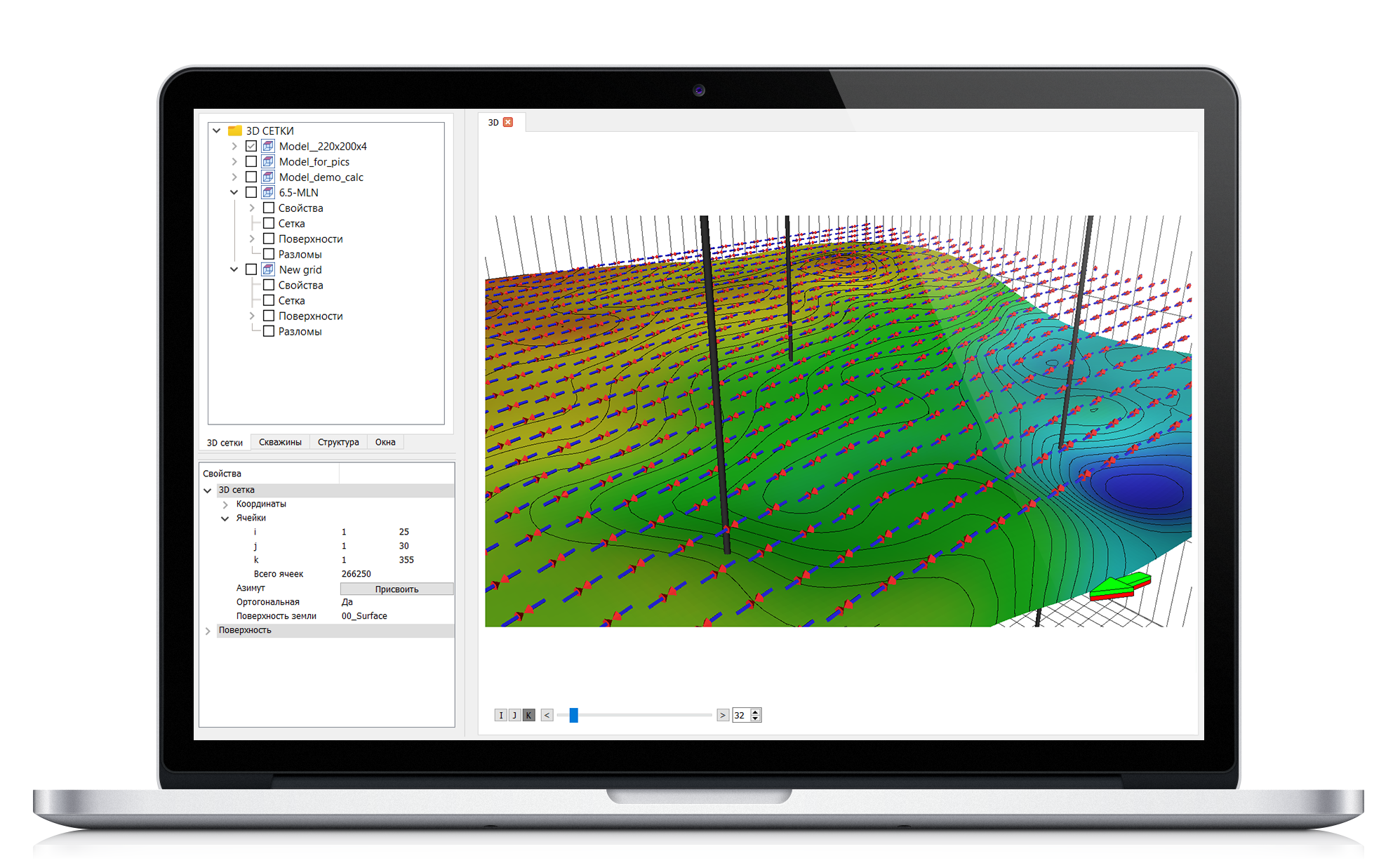

Визуализация тензорных величин (векторы)
Визуализация моделей природных трещин и проекции стереонет
Окно проведения межскважинного анализа и корреляций по данным ГИС/РИГИС
Функциональное окно с построением корреляционных связей по одной скважине и по нескольким скважинам одновременно
Возможность отображения нескольких рабочих окон и их синхронизация
Возможность связи («трекинга») между рабочими окнами
Обязательные параметры функционала ПО

Возможность загрузки и редактирования сеточных геолого-гидродинамических моделей

Упрощенная сеточная модель
Модель с выклиниваниями пластов
Модель со сложной тектоникой и геологическими особенностями

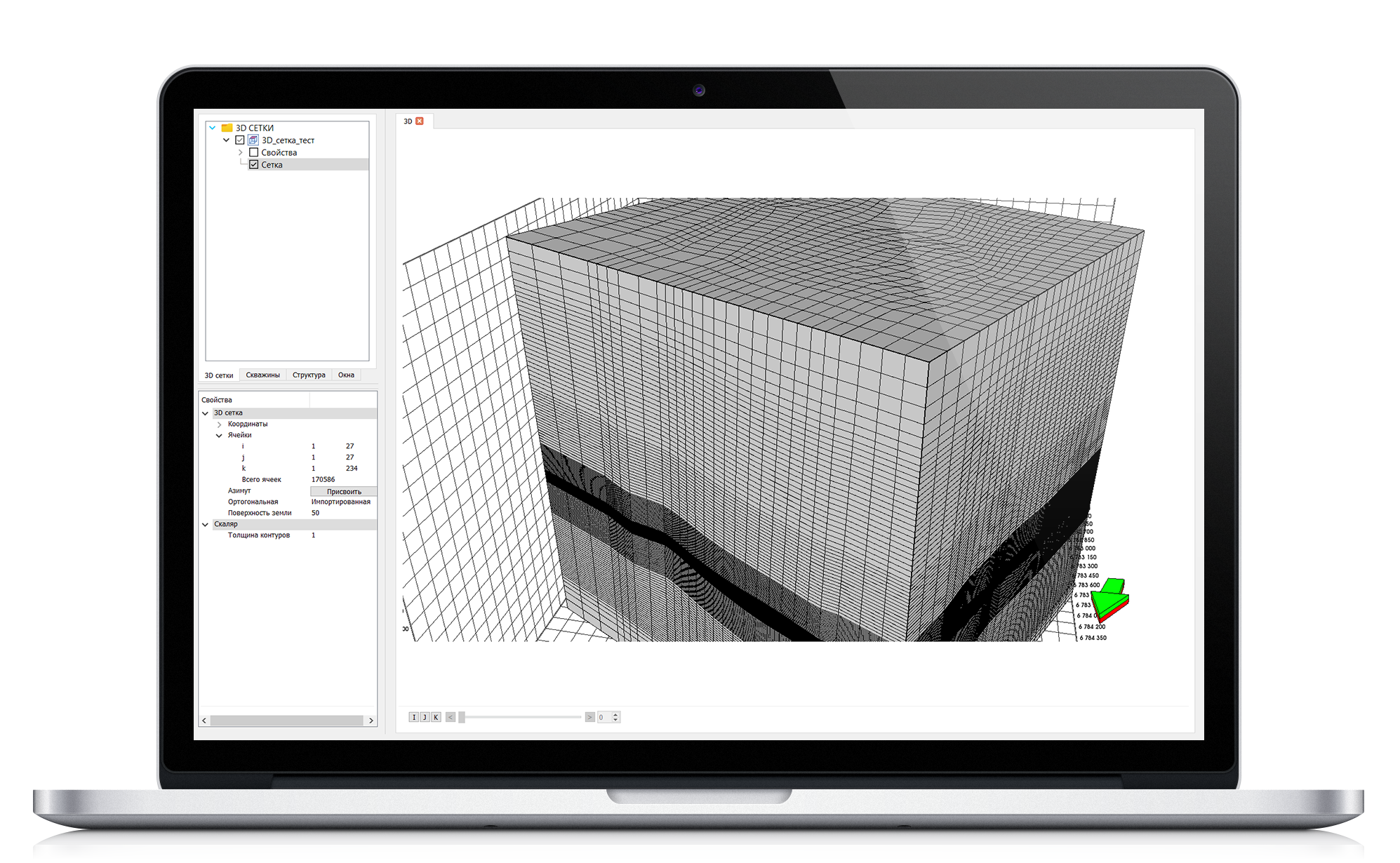

Геомеханическая сетка
Надстройка исходной модели пласта до вмещающей среды: возможность регулирования параметров надстройки и автоматическая проверка геомеханической сетки на предмет несовместимости геометрии ячеек для геомеханического моделирования
Автоматическое определение надстроенных регионов (фильтр)
Поддержка локального измельчения сетки исходной модели или функция дополнительного уменьшения шага сетки с перемасштабированием свойств
Построение независимой высоко-разрешенной концентрической сетки вдоль траектории скважины

Наполнение модели свойствами

Определение начальных изотропных и анизотропных упруго-прочностных свойств пород: плотность, модуль Юнга и коэффициент Пуассона по вертикали и латерали, прочность на сжатие, на сдвиг и на растяжение, угол внутреннего трения
Определение начальных параметров разломов и трещин: жесткость, угол внутреннего трения и дилатансии, сила сцепления площадок
Определение начальных корреляций/зависимостей упругих свойств от насыщения и/или пористости
Определение базовых зависимостей проницаемости от деформаций и пористости
Выбор и определение критериев разрушения пород: Кулон-Мор, Моги-Кулон, Ладе, Треска, Друкера-Прагера, Мизеса, Хука-Браунка, модель пластичного поведения (cap plasticity model), модель ползучести пород (salt-creeping)
Вариограммный анализ исходных данных ГИС для петрофизического моделирования
Петрофизическое моделирование в межскважинном пространстве на основе данных ГИС и сейсморазведки
Встроенный калькулятор для работы с данными ГИС и сейсморазведки: выполнение стандартных математических и логических операций
Возможность фильтрации данных по заданным параметрам слоев (I, J, K) и по заданным настройкам значений свойств

Инициализация модели, расчет напряженно-деформированного состояния и экспорт данных для симуляции

Расширенный выбор условий для инициализации модели поровых давлений и температур: возможность использования расчетных кубов порового давления и температуры из модели, выбор порового давления и температуры из результатов гидродинамического моделирования для заданных временных интервалов
Расширенный выбор условий для инициализации модели напряжений и деформаций: объемное нагружение модели (Gravity-Pressure), модель граничных деформаций (Strain Boundary), заданные значения тензора напряжений, градиенты горизонтальных напряжений с постоянным коэффициентом от значения градиента вертикального напряжения
Расчет напряженно-деформационного состояния с возможностью выбора типа симуляции: линейно-упругая, нелинейно-упругая, нелинейная (пластичная)
Определение параметров симуляции с возможностью выбора наборов данных: модель упруго-прочностных свойств и критериев разрушения, поровых давлений и температур, граничных условий, разломов и трещин
Определение параметров точности моделирования и сходимости решений, количества итераций (ограничение симуляции по времени)
Опция перезапуска симуляции с определенного временного шага
Выгрузка необходимых файлов для проведения симуляции из пред- и пост-обработчик без дополнительного форматирования данных

Загрузка/выгрузка и визуализация результатов симуляций

Загрузка/выгрузка всех результатов симуляции в пред- и пост-обработчик без предварительных манипуляций с форматом данных (ECLGRID, GSLIB)
Полная или выборочная загрузка результатов симуляции в проект по решению пользователя
Пересчет тензорных величин напряжений и деформаций к основным осям (Sv, Shmin, SHmax)
Построение кругов Мора и прогнозирование потенциального разрушения на основе напряженного состояния для выбранных элементов (I, J, K)
Визуализация кубов напряжений, деформаций, смещений, разрушений в окнах 2D-3D, на разрезах и планшетах
Визуализация векторов напряжений и деформаций с обозначением магнитуд (цвет и длина вектора)
Визуализация областей пластических деформаций и разрушений для разломов и трещин
Визуализация обновленных свойств пористости и проницаемости
Просмотр основных результатов симуляции в режиме времени согласно заданных шагам для гидродинамического симулятора

Пост-обработка результатов симуляции

Расчет напряжений и деформаций: среднее, девиаторное, сдвиговое
Расчет 3D устойчивости ствола для заданной траектории скважины или при заданных параметрах зенитного угла и азимута: градиент порового давления, градиент обрушения, градиент поглощения и разрыва
Расчет потенциала проявления твердой фазы в зависимости от типа заканчивания, ориентации скважины, прочности и зернистости породы: критические забойные и поровые давления
Расчет потенциала реактивации разломов и трещин
Расчет высоко-разрешенной околоскважинной модели для оценки целостности бурения, конструкции и цемента скважины с эксплуатацией
Извлечение необходимых данных из 3D модели на плановые траектории для расчета устойчивости ствола скважин, оценки безопасных забойных давлений при эксплуатации, для оценки оптимальных интервалов под оборудование для ГРП
Интерактивное окно по оптимизации траектории и конструкции скважины с учетом безопасного окна бурения, рисковых зон для проявления твердой фазы или ГРП: инструменты для изменения траектории скважины в 3D окне и параллельная привязка к планшету с устойчивостью ствола скважины
Картирование благоприятных и рисковых зон для ГРП/МГРП

Дополнительные опции

Встроенный упрощенный рабочий процесс 1D моделирования
Встроенный алгоритм восстановления свойств на базе нейронных сетей
Модуль для прогноза АВПД в 3D с использованием нейронных сетей

Чтобы получить детальную информацию о стоимости данного программного комплекса, напишите нам на почту info@geo-naft.ru или заполните форму обратной связи, которая находится внизу страницы. Наша продуктовая команда свяжется с вами для обсуждения и расчета экономического эффекта использования Geonaft.

Эффекты технологии

Получение полноценной
информации о распределении нагрузок

по месторождению с учётом геологической структуры и неоднородности физических свойств породы

Проведение анализа
стабильности ствола
скважины

проектирование оптимальной траектории и конструкции скважины с точки зрения механической стабильности

Количественная оценка
рисков нестабильности
разломов

составление программы бурения и разработки с учётом данной оценки

Предотвращение аварий
при бурении

прихват и/или потеря КНБК, ГНВП и др; предотвращение повреждений, связанных с неконтролируемым выносом песка

Снижение
аварийности

при разработке месторождения

Сокращение НПВ

в ходе строительства скважин и разработки месторождения

GeoTensor позволяет:

Создавать 3D модели физических свойств горных пород с помощью детерминированных и стохастических методов.
Строить 3D геомеханические модели, то есть рассчитывать распределение тензоров напряжений и деформаций в объеме месторождения.
Учитывать влияние разломов на распределение напряжений в объеме месторождения.
Выполнять анализ стабильности ствола скважины в трехмерном пространстве, проектируя оптимальную траекторию.
Количественно оценивать риски выноса песка при добыче углеводородов, а также риски нестабильности разломов при бурении/добыче с учётом геологической структуры месторождения и неоднородного распределения свойств пород.
Импортировать данные в стандартных форматах, в частности: геологические поверхности (CPS-3, IRAP, ZMAP, EVG), «кубы» 3D свойств (GRDECL, Earth Vision Grid) и др.
Технический стек

Для разработки программного обеспечения системы используются следующие средства разработки:

языки программирования: C# c использованием библиотеки Prism и контролов DevExpress, а также графической библиотеки SciChart; C++, typescript, python (ML подсистема)

среды разработки: Visual Studio Code

фреймворки: из основных - .NET 6/8

платформы: Windows (рабочие машины). Windows/Linux (виртуальные машины), РЕДОС, АстраЛинукс.

Стоимость

Базовая цена лицензии на программный комплекс «GeoTensor» составляет от 11 300 000 ₽

Итоговая стоимость рассчитывается индивидуально в зависимости от:

количества рабочих мест;
состава выбранных модулей;
срока действия лицензии.

Чтобы получить точный расчет для ваших задач, напишите нам на почту info@geo-naft.ru или заполните форму обратной связи внизу страницы. Наша продуктовая команда свяжется с вами для обсуждения и расчета экономического эффекта использования Geonaft.

ООО "ГеоНафТех" является законным правообладателем исключительных прав на программу для ЭВМ " GeoTensor".

Программа зарегистрирована в Роспатенте

Статус в реестре российского ПО

Программа GeoTensor включена в Единый реестр российского ПО Минцифры России.

Реестровая запись: № 10935 от 30.06.2021.

Ссылка на карточку в реестре: https://reestr.digital.gov.ru/reestr/10935/

Правообладатель предоставляет пользователям неисключительные права на использование указанного программного обеспечения на условиях, определённых лицензионным соглашением.

Любое воспроизведение, распространение или модификация программ без письменного разрешения Правообладателя запрещено.

Документация программы для ЭВМ «GeoTensor»:

Инструкция по установке и активации программы для ЭВМ "GeoTensor"

Руководство пользователя

Документация программы для ЭВМ «GeoTensor. Версия 2.0»:

Информация о программе для ЭВМ "GeoTensor. Версия 2.0"

Инструкция по установке и активации

Руководство пользователя
